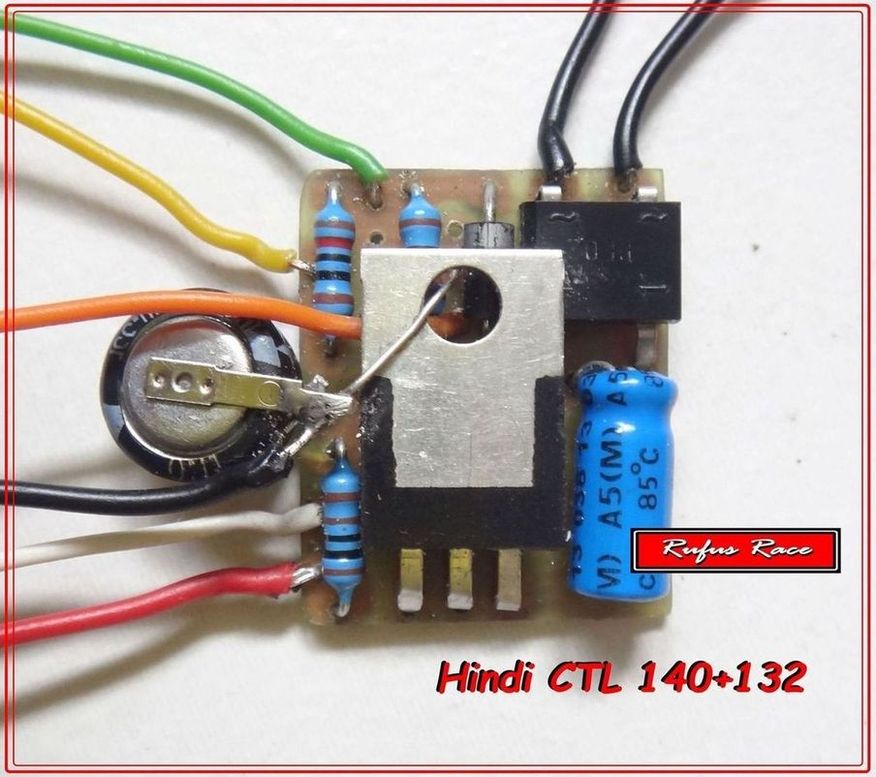

Bestückung Hindi CTL

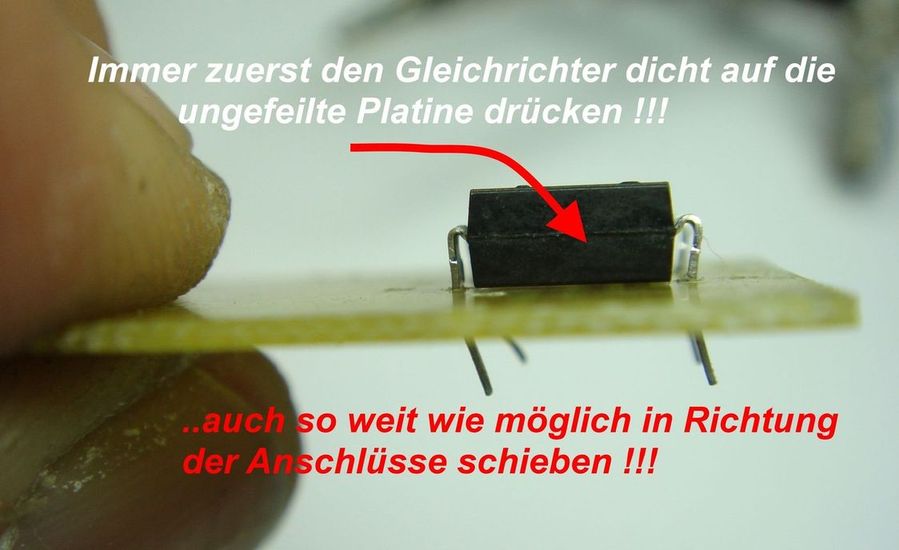

Wichtig zu Beginn bei allen Platinen :

    Also erst andrücken...Brutal...dann nach oben schieben zu den Anschlüßen hin !

  Danach erst die Platine auf Maß feilen !



Es kann die CTL160, alle GTL's und die GTO in den Hindis verbaut werden.

Nur bei der GTO sollte der Widerstand R0 auf 220 Ohm / 2 Watt gesenkt werden !

Löte zuerst den Gleichrichter ein, dann die Diode (Strich nach Oben)

danach bereits die benötigten Kabel-Anschlüsse

...Widerstände und zum Schluß den Regler, Elko und Akku !

Das Metall am 7806 steht unter Minus-Spannung,

darf also das Massekabel berühren !

Auch gut zu wissen:

Bei weniger als 7 LEDs kann genau wie an der GTL132 Hardcore ein gutes Stück

vom Kühlkörper abgeschnitten werden !



Die knapp 6 Volt können auch direkt am AKKU abgenommen werden,...also Plus und/oder Minus !

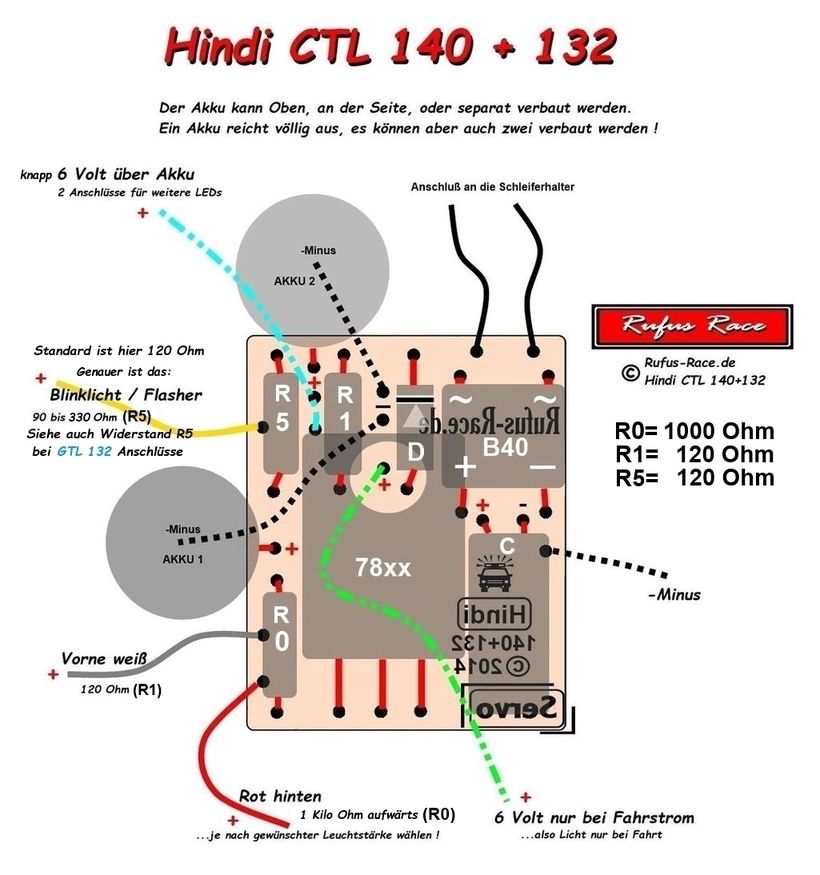

Vorne weiß:  2-4 weiße LEDs parallel anschließen.

Rot hinten:  2-4 rote LEDs parallel anschließen.

Blinklicht / Flascher: Bis zwei in Betriebsspannung gleiche Blink/Flash-LEDs parallel an einen Widerstand.

6Volt über Akku: Anschluß weiterer LEDs ( + Widerstand ) Auch in Reihe ohne Widerstand machbar !

6Volt nur bei Fahrstrom: Anschluß weiterer LEDs ( + Widerstand ) ..auch wieder Reihenschaltung machbar !



Anschlüsse der LEDs

 * Welche LEDs ?

...für welche Kiste ???



Allgemein:

Ein LED-Tester ist eine Super Sache !

...z.B. der Osram Opto LED Tester,

an dem kannst du in kleinen Schritten die mA einstellen...

...um z.B. zu sehen: Ob bei fast leerem Akku beide weißen LEDs Vorne gleich hell leuchten !



Flasher/Blinklichter:

Gleichfarbene Blink/Flasher können zusammen an einen Widerstand.

Bei verschiedenen Farben im Auto, dann je ihren eigenen Widerstand:

Rote Flasher brauchen 330 Ohm

Blaue Flasher nicht unter 90 Ohm im Mix mit Rot...einzeln 120 Ohm.

Gelb nicht unter 140 Ohm

Synchrones blinken mit einer Flash als Taktgeber machbar.



Ansonsten:

Einfach selbst ausprobieren:...Leds 1,8mm / 3mm / 5mm bedrahtet,

...egal, habe aber auch schon SMD-LEDs verbaut ! ...besser aber nur bis maximal 25mA.



Wichtig ist:



An der CTL 160:

...ist der kleine Abstrahlwinkel entscheidend, viel mcd...da die Lichtleiter eingesetzt werden !

Bei einer Ultrahellen roten LED ab >8000mcd oder bei 2 roten LEDs hinten :

Immer R2 mit 10 KiloOhm auf der CTL 160 bestücken !



An der GTL 140:

...bei 6 LEDs besser nur 20mA verbauen !

 Wer die 140er ohne Flasher fährt,

darf bei 4 LEDs und 10 Kilo an R2...auch 30mA LEDs verbauen !

...plus die 3. Nur-Bremslicht-Led, z.B. für in die Heckscheibe oder als Unterbodenbeleuchtung.



An der GTL 132:

...darfst du auch die mA Angaben vergessen ! ...halt im Rahmen bleiben ! max. je 30mA !



An der Hindi CTL:

...braucht's hinten keine Ultra-Superhellen rote LEDs, da kein Bremslicht !

...bei Ultrahellen roten Leds weit über >4000 mcd sollte R0 an der Hindi CTL erhöht werden !



 Geschmackssache:

* Welche LEDs ? ...ich gehe so vor:



Für alle:

Vorne Weiß oder WarmWeiß ab >5000 mcd aufwärts und maximal <30° Abstrahlwinkel

Flascher und/oder Blink-LEDs mit mindestens 4000 mcd wählen.



Nur Hindi CTL:

Hinten Rot bis etwa <4000 mcd und mindestens >30° Abstrahlwinkel



GTL 132 / 140 + CTL 160 :

Hinten Rot mit heftig viel mcd...ab >4500 mcd...hoher Abstrahlwinkel wenn möglich (ausser CTL 160)...

...ich selbst verbaue auch 30mA für die Bremse...

20mA sind Sicherheitsangaben...mir ist noch keine Platine gestorben !!!

Verwende aber auch immer 10 KiloOhm für R2 !

Also:

Brutal Ultrahelle rote LEDs für hinten wählen,

da diese nur über den Akku voll leuchten bei gemeinsamen Brems/Rücklicht !



Vorne ist ein kleiner Abstrahlwinkel sinnvoll...weitere Ausleuchtung bei unter <30° !

Hinten eher ein großer...auch von der Seite gut sichtbar bei über >30° !

Geschmackssache halt !





Rot zu hell an der Hindi CTL ?

Hast du deine Platine mit R0=1000 Ohm (1 KiloOhm) für Rot gelötet !

Platine und LEDs...bereits verbaut ?

...aber die verbauten Rücklichter sind dir zu hell ?

Löte einfach einen weiteren Widerstand an + in Reihe dazwischen !

...aber auch:

...ist das wechseln der Bauteile auf der Platine problemlos

mehrfach zu schaffen. Die gute Qualität der Platine macht das mit !





...mehr Info über Löten, Bestellung, Abstrahlwinkel und die Einheit mcd (milli Candela) unter :

CTL 160 Bestückung !



Bestellen der Bauteile

Kein Mindestbestellwert bei Reichelt

...würde aber billige Bauteile mehrfach bestellen, z.B. Widerstände im 100er Pack !



Warenkorb bei Reichelt für 5 x Hindi CTL zu bestücken

...mit 10 x weißen und 10 x roten LEDs.

Flash/Blink LEDs hab ich bei Reichelt keine gefunden !

..diese und die Widerstände dafür fehlen also im Warenkorb !




Warenkorb für 5 x Hindi CTL Warenkorb für 5 x Hindi CTL

Die Anzahl der Leds muß im Warenkorb angepasst werden !
