Licht



Viele Tipps, z.B. über Wahl der richtigen Leds oder Kabelstärke

sind hier unten und in der kpl. "Licht" Rubrik weit verstreut  !

In Rubrik "Bestückung CTL 160" und "Bestückung Hindi CTL" steht auch einiges.



Sorry, Nobody is perfekt !

Achtung:

Update 2022

Leider gibt es die kleinen Speicher Elkos bei Reichelt nicht mehr !

Hab in den Warenkörben eine Alternative mit gleichen Werten,

leider aber 1,5mm mehr Aussendurchmesser...also 11,5mm aber mit gleicher Bauhöhe wie die alten.

...diese gibt es mit zwei unterschiedlichen Lötfahnen.



Die neue größere Bauform passt auch an die GTODie neue größere Bauform passt auch an die GTO



Links neu, rechts die alte Version,

Diese neue Alternative nehmen oder im Netz nach der alten Bauform suchen !



Auch kleinere Baugröße der Widerstände bei allen Platinen in den Warenkörben !

Fast alle fertigen Platinen auf diesen Seiten haben die großen Widerstände verbautFast alle fertigen Platinen auf diesen Seiten haben die großen Widerstände verbaut

Kleine Widerstände mit anderen Ohm-Werten bei Reichelt finden:

Bei Reichelt in der Suche "Widerstand bedrahtet 0204" eingeben !



Die meisten der hier gezeigten Schaltungen sind mit dickem 0,14mm² Kabel angeschlossen.

Mittlerweile nehme ich dünneres 0,08mm² oder sogar 0,055mm² Kabel !





Einfache Led Dauerlicht-Schaltung für an den Gebrückten Trafo !

GTO

für die 140 + 132 Servo

GTO Dauerlicht

 Maximal für 5x Leds !



Ohne Bremslicht !





LED Bremslicht-Schaltungen

für an den gebrücketen Carrera Servo Trafo !

...was das? ...gebrückten??? Beide Trafokerne in Reihe...siehe Oerk's Seite



- GebrückterTrafo Led -



GTL 132

 kann mit verschiedenen Bauteilen bestückt werden, je nach Anzahl der angeschlossenen Leds.

...bis zu 10 Leds im Auto möglich !

53718 Stufe 3-3 max...oder 35 Volt glatte Spannung



GTL 140

Neue Version ab Januar 2022 !



 maximal für 7 x Leds

53718 Stufe 2-1 max...oder 25 Volt glatte Spannung




- Carrera Trafo Led -

CTL 160

  maximal für 3 x Leds



Ohne brücken der Trafokerne am 53718

...also maximal 18 Volt glatte Spannung !

Geht natürlich auch in einem 160er Hindernis-Wagen

 mit max. 4x 20mA Leds zu verbauen !







Alle Schaltungen auf Platine

( auf dem Bild fehlt die GTO und die neue GTL 140/132 )

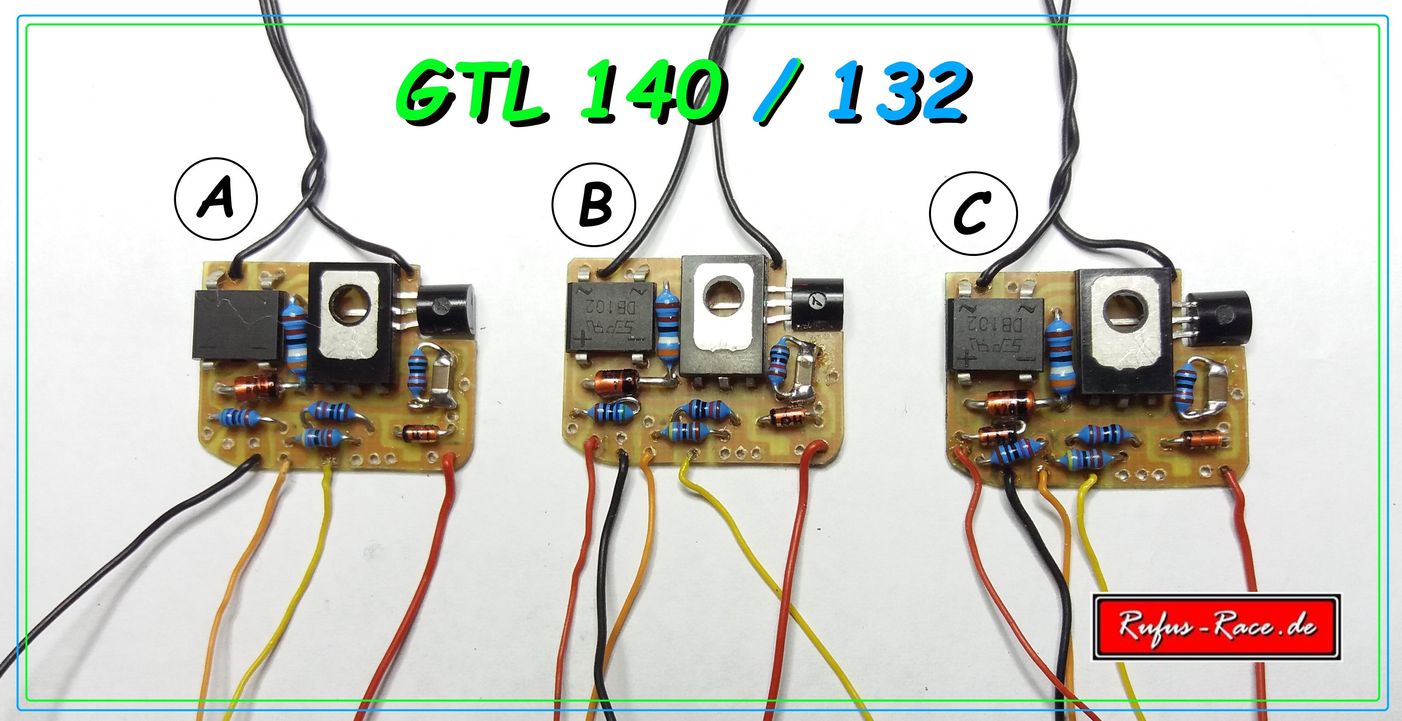

Drei verschiedene Bremslicht-Rücklicht konfigurationenDrei verschiedene Bremslicht-Rücklicht konfigurationen



Warum so viel Geschiss ?

Wer ohne Sorgen mit LED Licht am gebrückten Trafo heizen möchte sollte diese Schaltungen verbauen.

Am gebrückten Trafo entstehen zu viele Spannungsspitzen die den ungeschützten Spannungsregler schnell töten.
Stufe 2-1 auf dem großen Carrera Servo Trafo reicht bereits aus um den Regler binnen Minuten zu killen (Hitzetod)

Anfangs nur für die 132er Servo gedacht

...die mit dem gebrückten Trafo sehr schön zu fahren ist...

( fahre z.B. meine 132er mit etwa 30 Volt )



Hinweise zu den Bauteilen:

Alle entworfenen Platinen hier entsprechen keiner Norm...alles nur Hobby.

...daher werden viele der Bauteile sehr eng zueinander verbaut, und auch die Lötfahne nahe am Gehäuse gebogen.

GoldCap:

Bestelle nur so viele wie du wirklich verbaust. Das ist eine Art Akku, mit Verfallsdatum !

Also keine Lagerware kaufen...besser immer aus aktueller Produktion.

nach etwa 5-7 Jahren lässt die Speicherwirkung nach...manche früher, manche später.

Viele verbauen daher den GoldCap separat und nicht an der Platine fest verlötet...um irgendwann wechseln zu können.



GTL 132:

Diese Schaltung hält dauerhaft Stufe 3-3 am gebrückten großen Carrera 53718 Trafo stand.
Passt mit etwas Geduld und Können aber auch in die 140er ...die kleinste Hardcore-Version.

Kann mit verschiedenen Bauteilen bestückt werden, je nach Anzahl der angeschlossenen LEDs.

Dauerbelastbar bis etwa 35 Volt...der Motor stirbt da eher !!!



GTO 140/132:

Simple Dauerlichtschaltung für maximal 5x Leds an der 140 und 132.

...für gebrückte oder originale Spannung, je nach Bestückung.



GTL Brücke:

...eine schraubbare Halterung für den Einbau der GTL 132/140 in deine Kiste.

Wird mittlerweile im 3D Druckverfahren gefertigt...im Servo Forum nachfragen !



GTL 140:

Stufe 2-1 am gebrückten 53718 oder maximal 25 Volt mit 7x Leds...30 Volt mit 4x Leds...Absolut ausreichend !



CTL 160:

3 Leds bis maximal 18 Volt ...im Hindernis-Wagen locker 4 Leds ...53718 alle Stufen   ( ohne Brücke am Trafo )



Hindi CTL:

Simple Schaltung für alle 140/132 Hindernis-Fahrzeuge die etwa konstante 6Volt liefert.

...unmengen Leds können verbaut werden..synchrones Blinken machbar

Verbaue aber mittlerweile nur noch die GTO in Hindis.



Noch was:
Kleine An/Aus Schalter sind Sinnvoll...z.B. für die Tagfahrt.Damit kann das Auto ohne Front und Rücklicht gefahren werden,

aber das Bremslicht funktioniert weiterhin...wie an einem echten Auto im Straßenverkehr.

  Interesse ?

Alle Bauteile können über den dazugehörigen Warenkorb selbst bestellt werden !

Platine bei mir erfragen !

...selbst bauen...Platine bohren,teilen mit einer Haushaltsschere,

feilen, bestücken, löten und einbauen !

Bescheid bitte !!! (Kontaht: siehe Impressum)







Konstantstromquelle 6 Volt mit Akku für deine Hindernisfahrzeuge

Hindi CTL

Eine Platine für alle 132-140 Hindernis-Fahrzeuge !

Animiertes GIF Bild...zu schnell !
Blinkt in Echtzeit etwas langsamer !Animiertes GIF Bild...zu schnell ! Blinkt in Echtzeit etwas langsamer !

Synchrones blinken auch ohne GTL...die Hindi CTL passt auch auf die GTL Brücke
