GTL 140 / 132

Neue kleinere GTL 140

...die auch mit 5 Leds in den 132er Autos am gebrückten Carrera Trafo funzt.

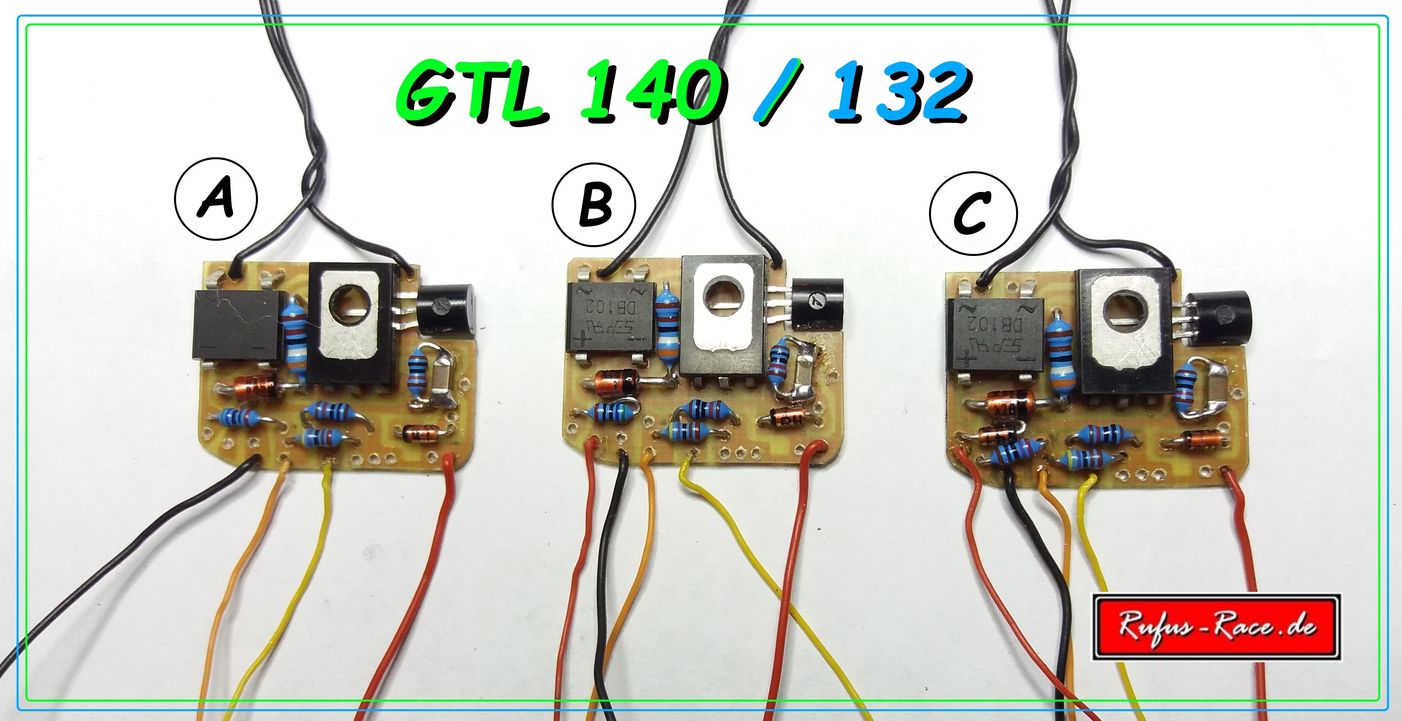

Drei unterschiedliche Bremslicht-Rücklicht Kofigurationen

...auch 4x Front Leds machbar !

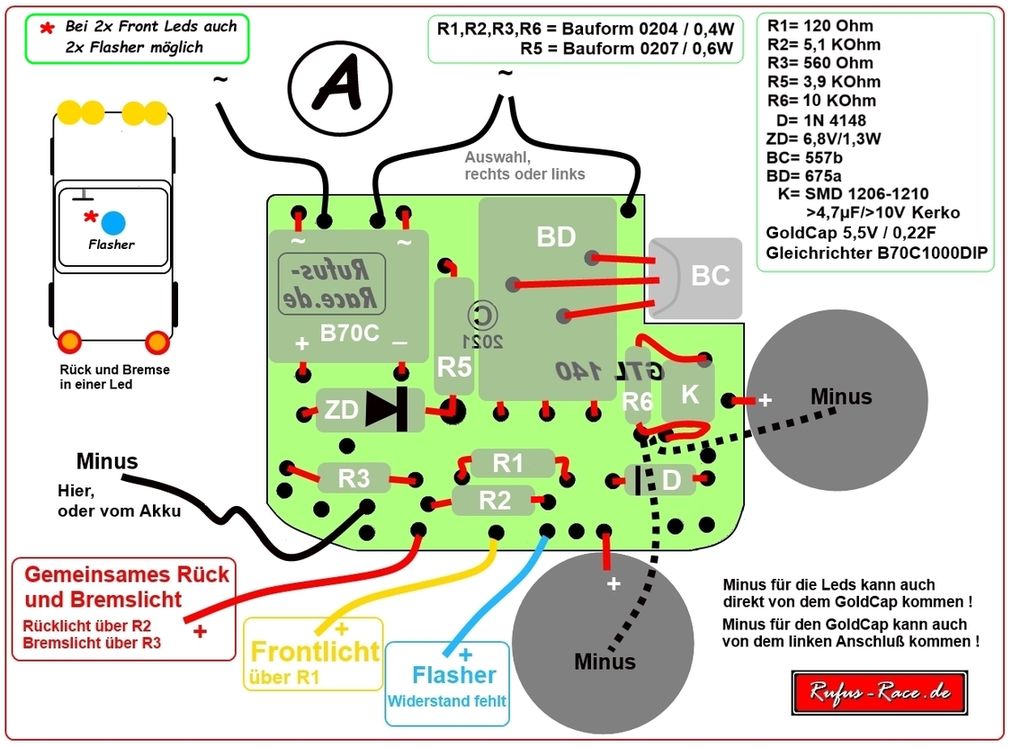

Gemeinsames Brems / Rücklicht : A

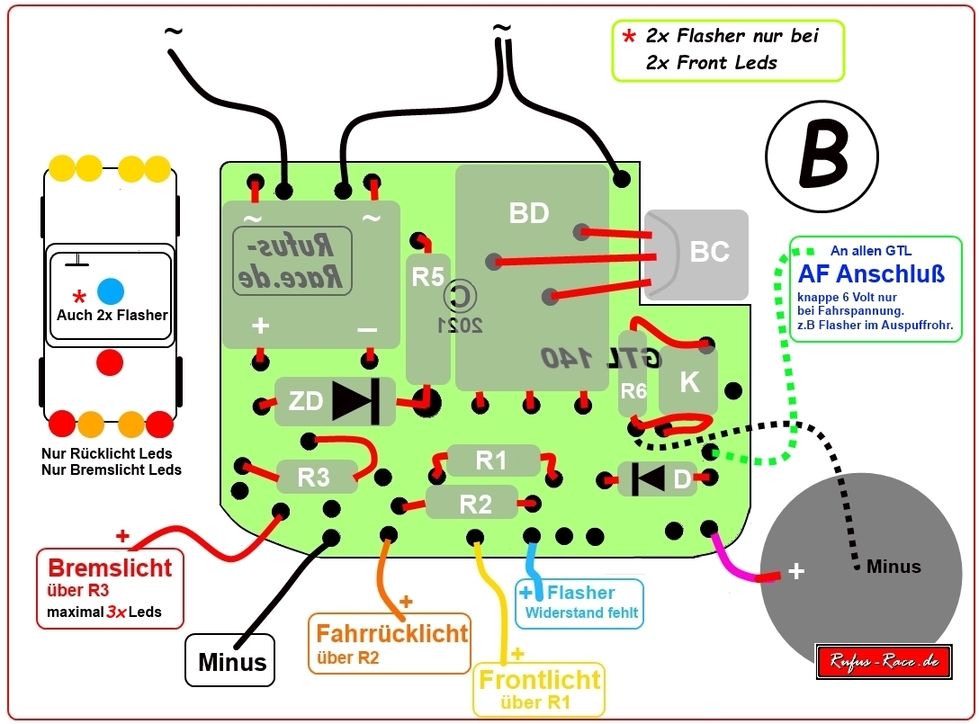

Separates Brems und Rücklicht: B

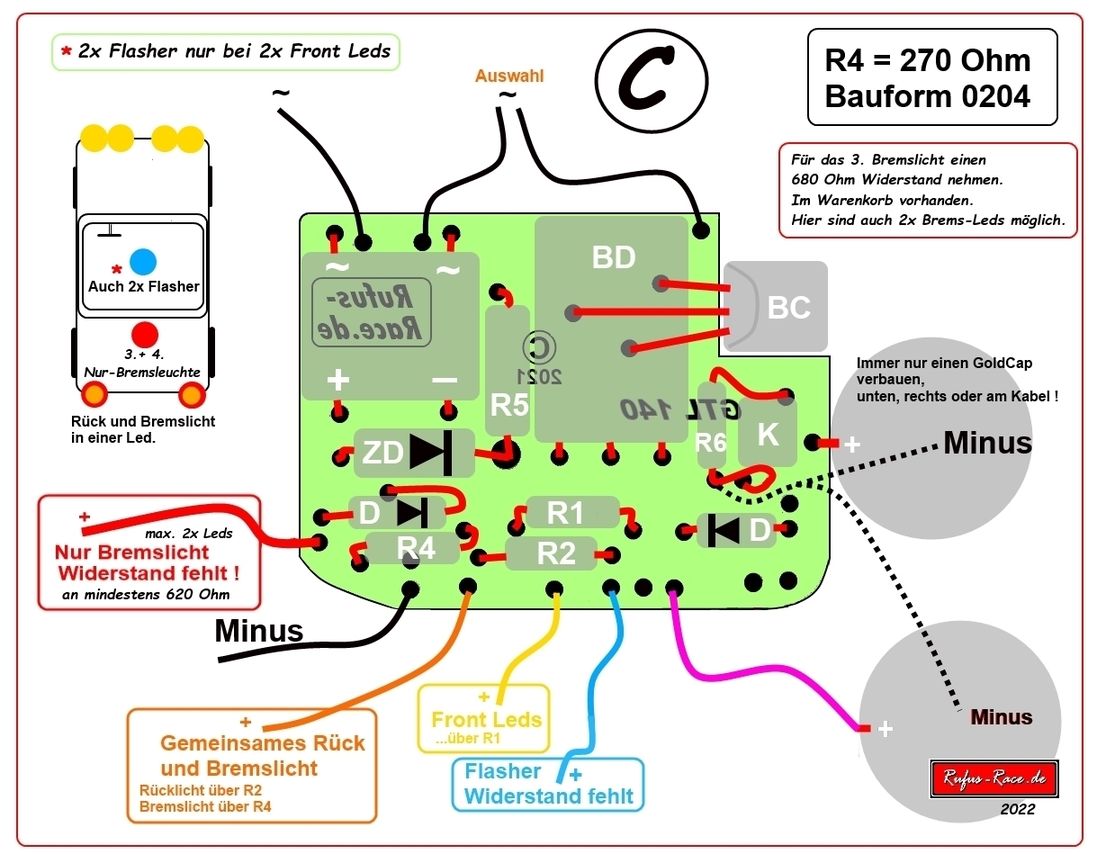

Gemeinsames Brems / Rücklicht mit 3. Nur-Bremsleuchte: C

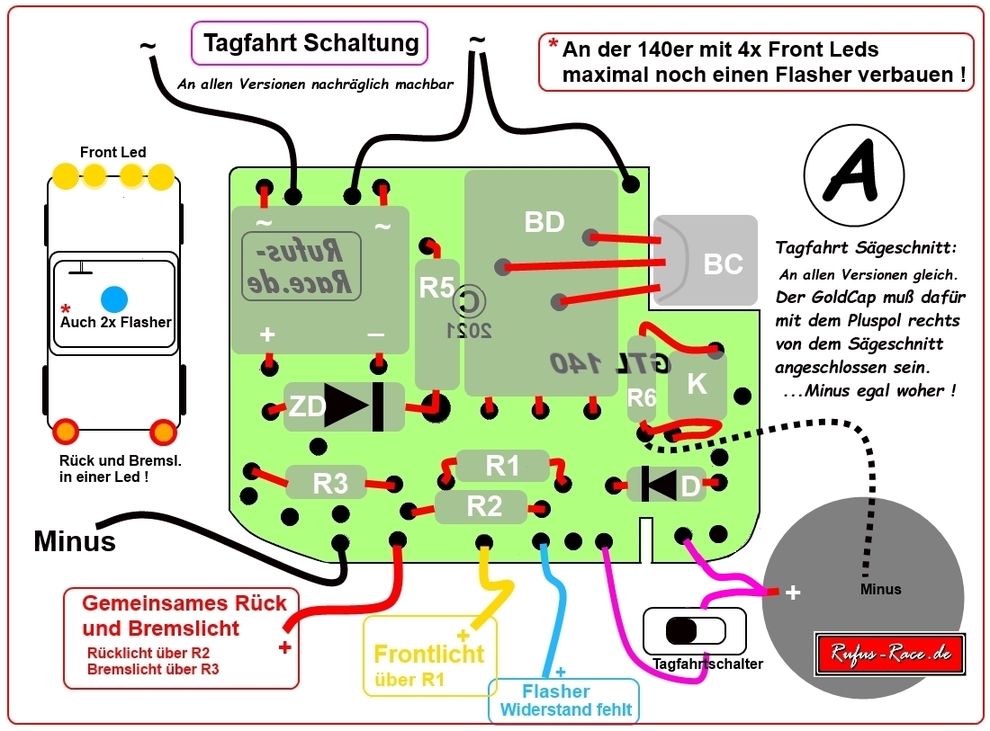

Für den Tagfahrt-Schalter braucht die Platine ein Sägeschnitt :

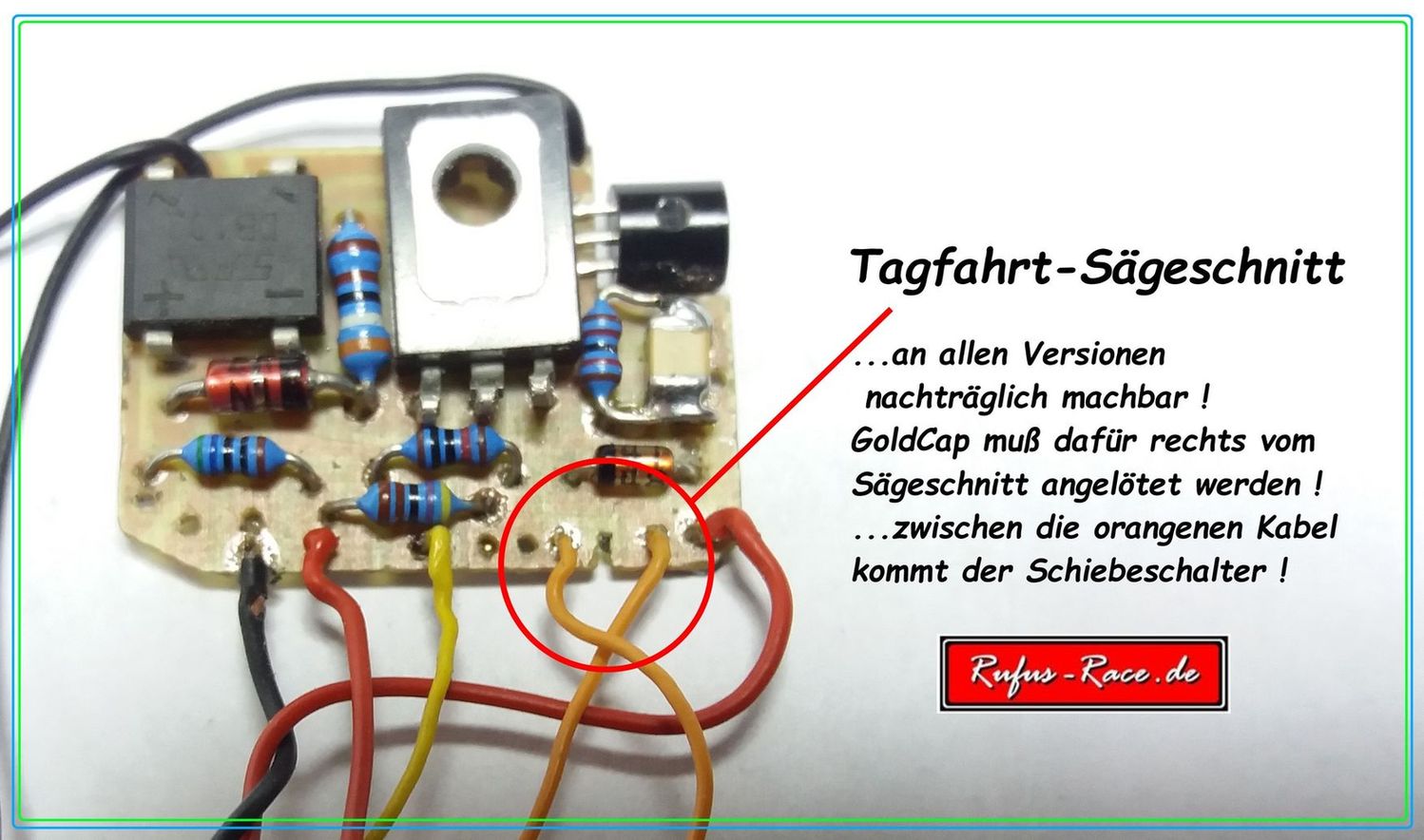

Sägeschnitt unten rechts...Leiterbahn durchtrennen

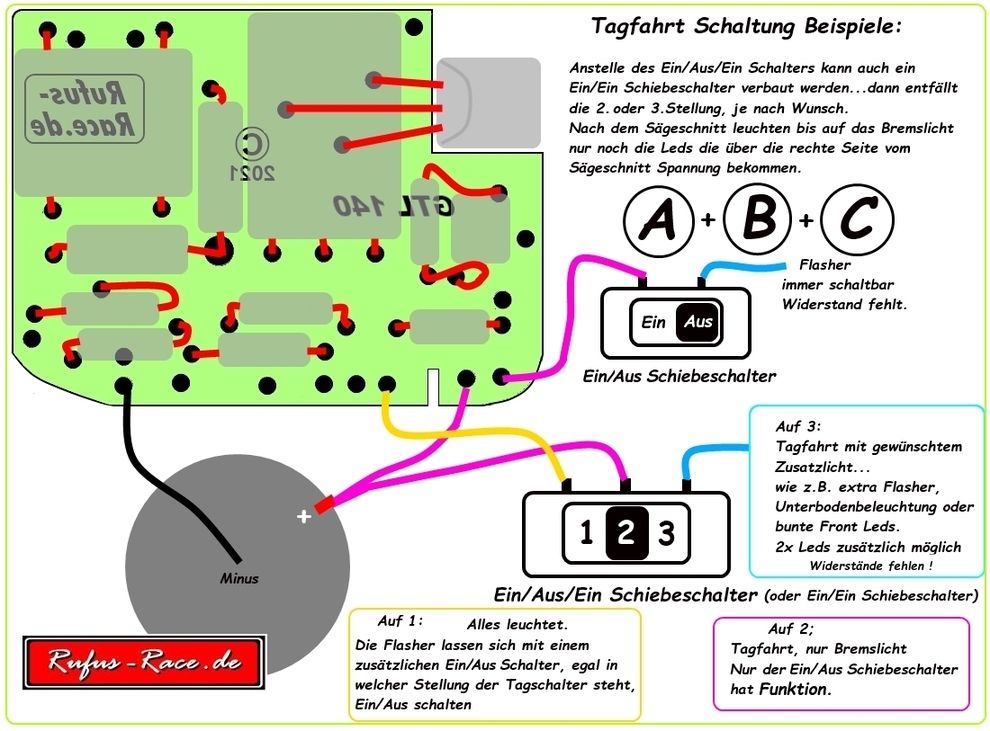

Tagfahrt Schaltung A,B und C

Ein/Aus/Ein Schiebeschalter

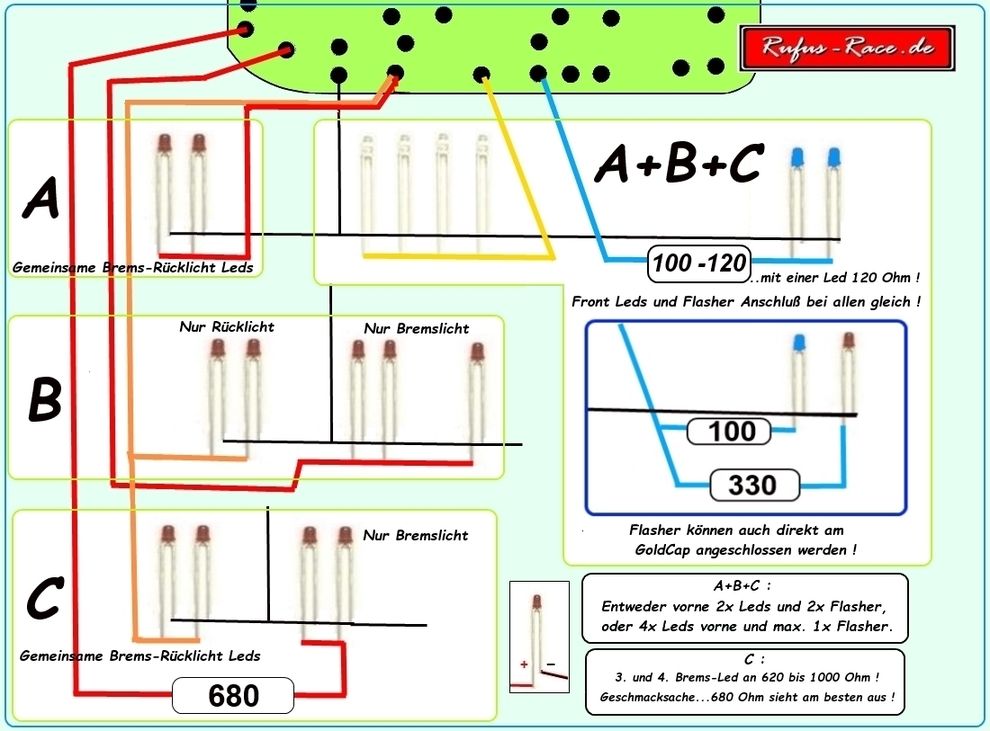

Anschlüsse der Leds A,B und C
