Viele Tipps, z.B. über Wahl der richtigen Leds oder Kabelstärke sind in der kpl. "Licht" Rubrik weit verstreut  !

Sorry, Nobody is perfekt !



Bestückung

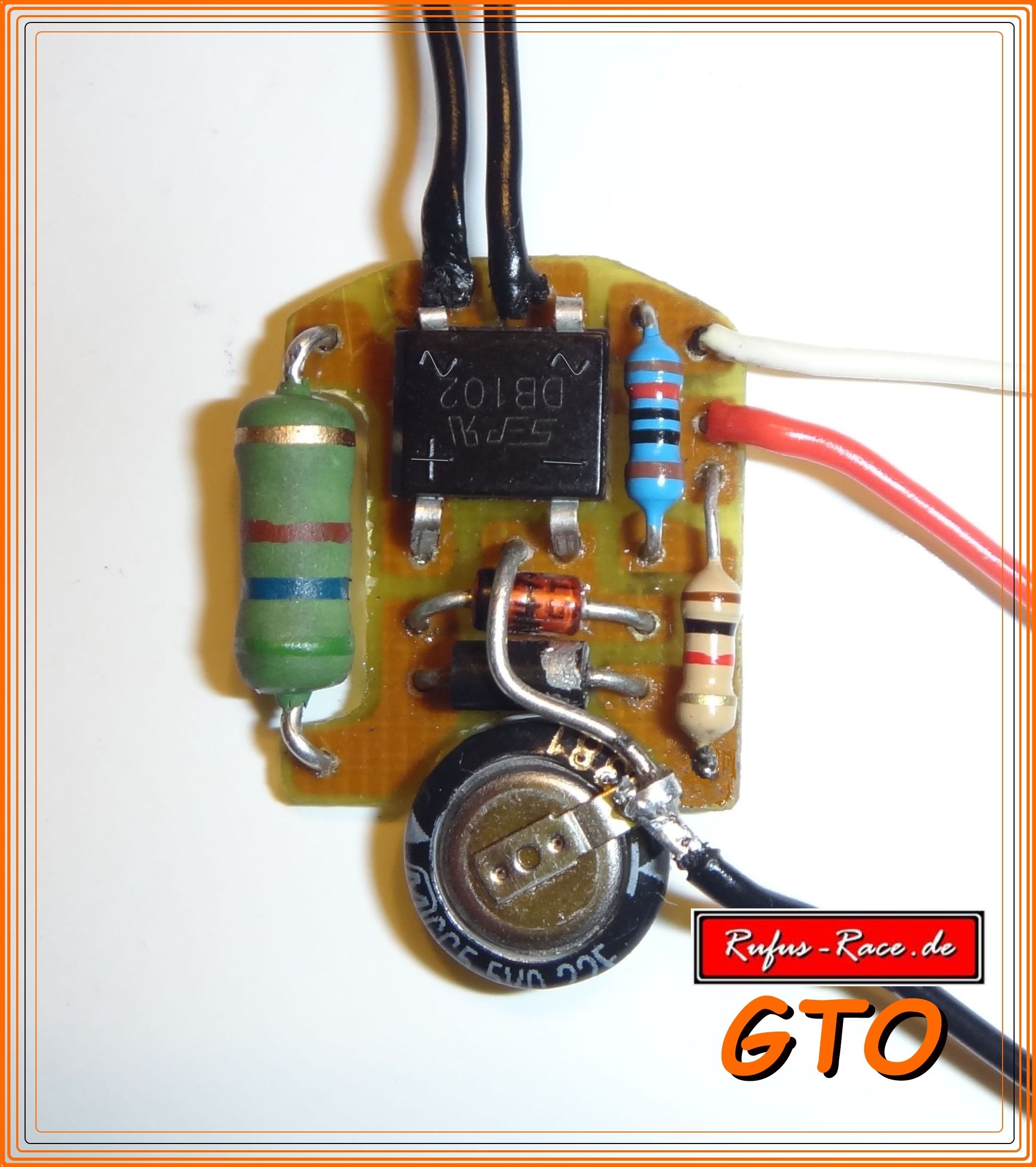

GTO

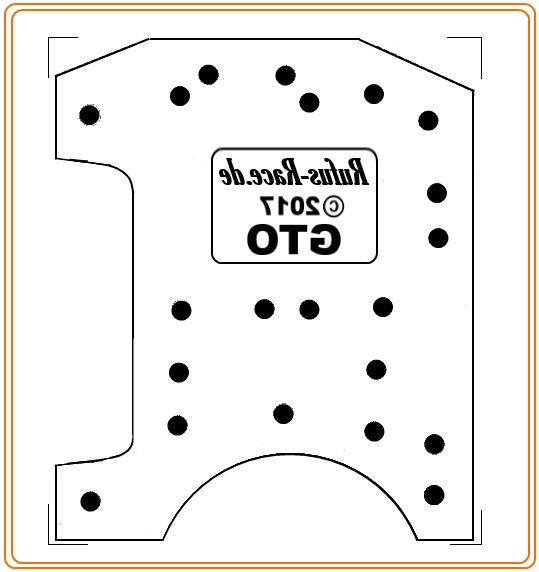

Platine bohren/feilenPlatine bohren/feilen



Löcher mit 0,9mm bohren...ausfeilen...Platine säubern mit Aceton !

Gleichrichter vor dem anlöten erst andrücken, wie bei allen anderen Platinen  !

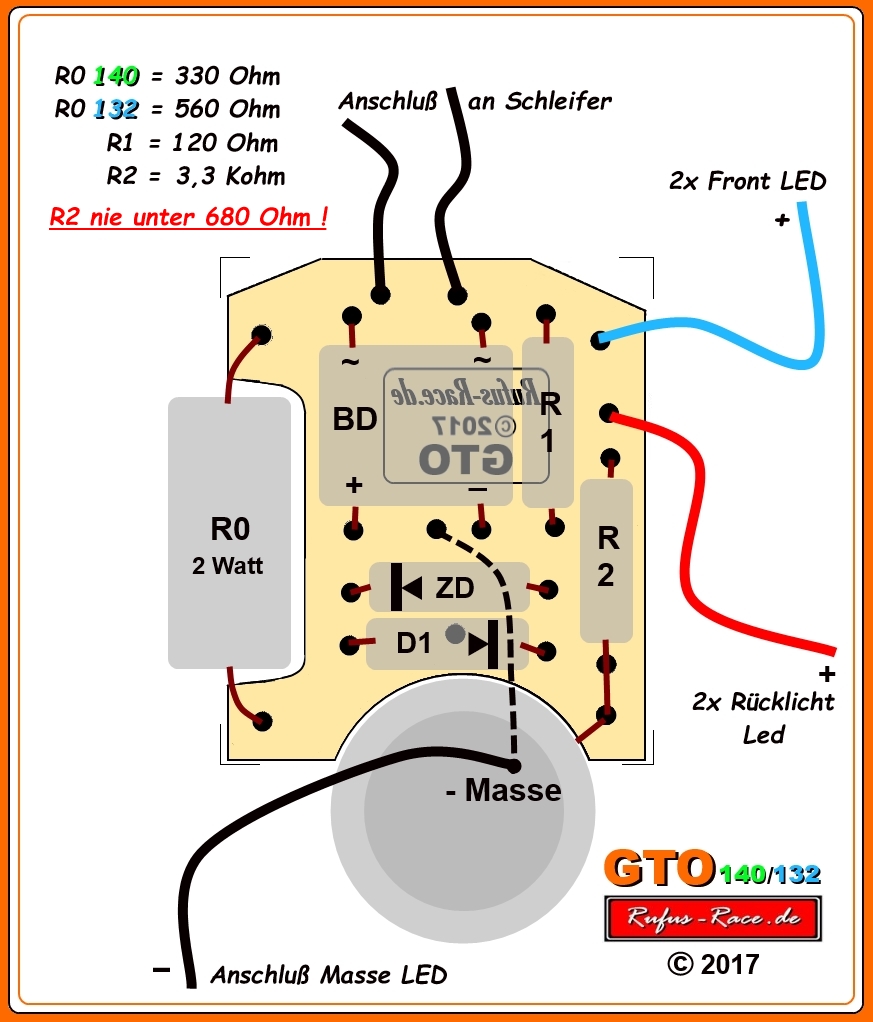

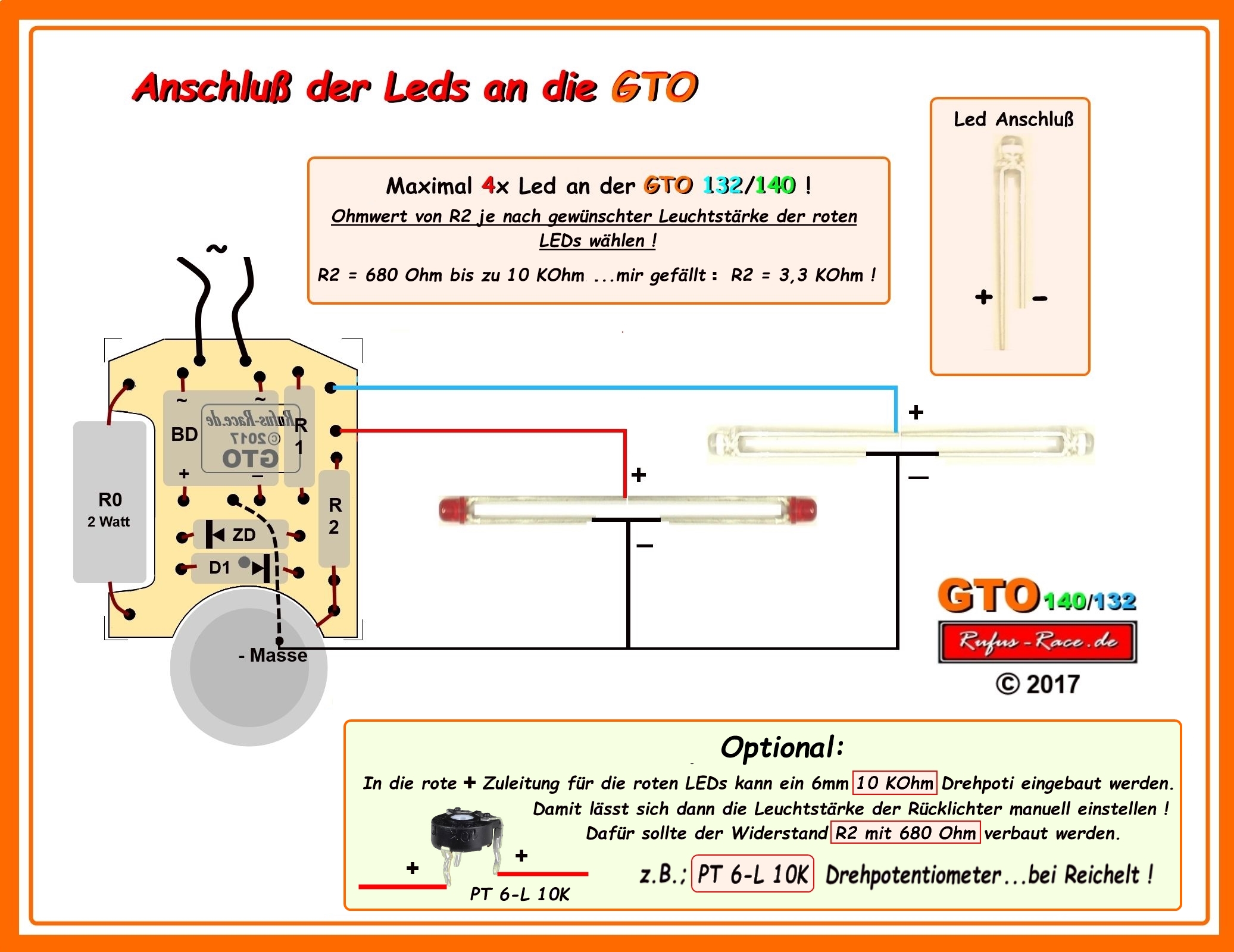

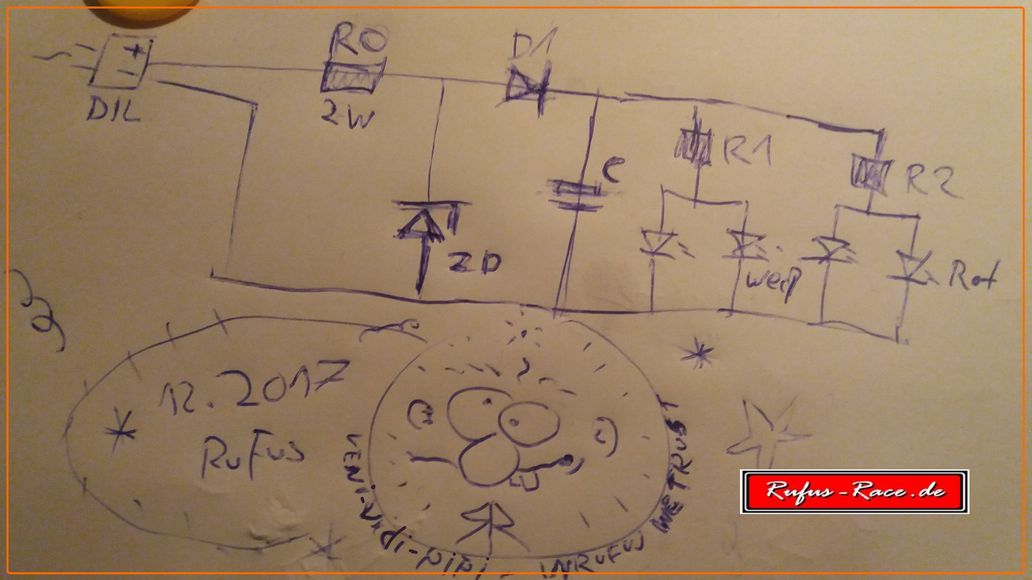

Der Draht zum Akku, also auf der Zeichnung die gestrichelte Linie,

ist eins der Reststücke der abgeschnittenen Lötfahnen vom

großen Widerstand !



Der Widerstand R2 sitzt hier mit dem Akku zusammen unten in einem Bohrloch,

was dem von unten angelöteten Akku mehr halt gibt !

Es kann aber auch das darüberliegende Bohrloch für R2 verwendet werden

...wenn z.B. der Akku separat verbaut werden soll !



Andere Farbe Vorne ?

...dafür muß Widerstand R1 geändert werden !

1/4 Watt ist ausreichend !



  Blau:     LED 3-5200L BL    150 Ohm

  Grün:    LED 3-9000 GN     180 Ohm

  Orange: LED 3-7800 OR     180 Ohm

  Gelb:    LED 3-5000L GB    180 Ohm

  Rot:     LED 3-5000L RT    220 Ohm



(Bestellnr. von Reichelt)





Bauteile von Reichelt :

Warenkorb für 8 Platinen zu bestücken !

        Warenkorb GTOWarenkorb GTO



Leds je 8x Warm Weiß und 8x Weiß Kalt

2 Watt Widerstände für 8x 140 und 8x 132...Menge bitte wie gewünscht ändern

...und übernehmen !



Auch der 10 Kiloohm Einstellpoti und der 1/4w 680 Ohm Widerstand fehlen !





3mm Schrumpfschlauch...und die Karosse bleibt dunkel !

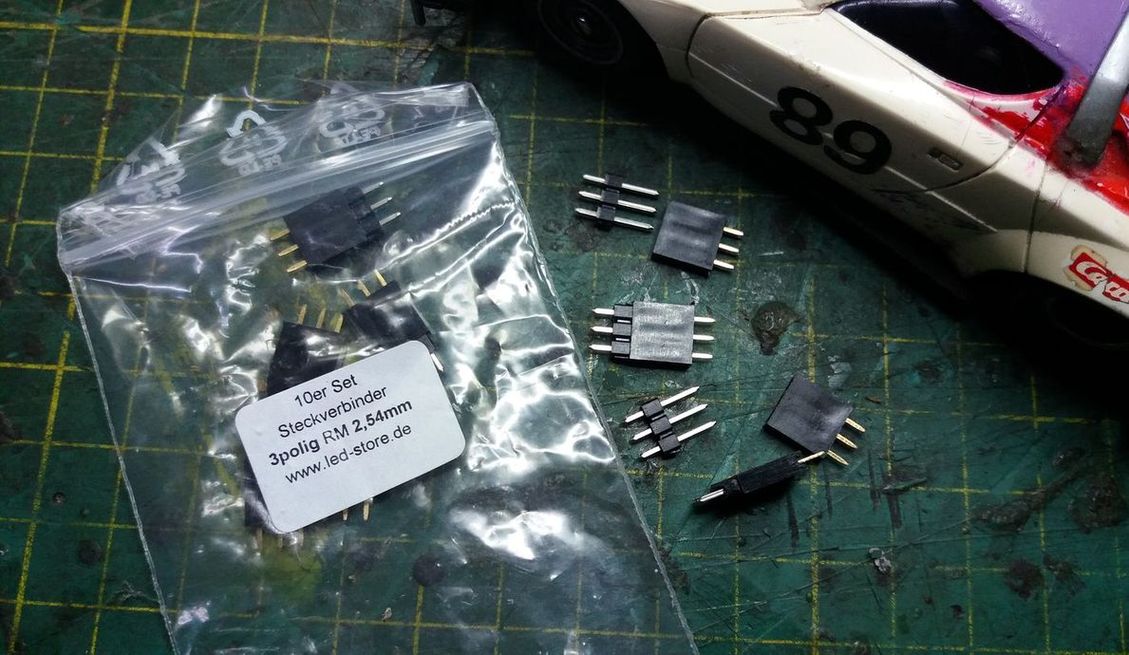

Kabel-Steckverbindungen erleichtern den Service:

...benutze diese hier...bin voll zufrieden damit !

Stecker mit dem Rastermaß 2.54mmStecker mit dem Rastermaß 2.54mm





Das ganze kann auch bei der 132er auf Brücke gesetzt werden.

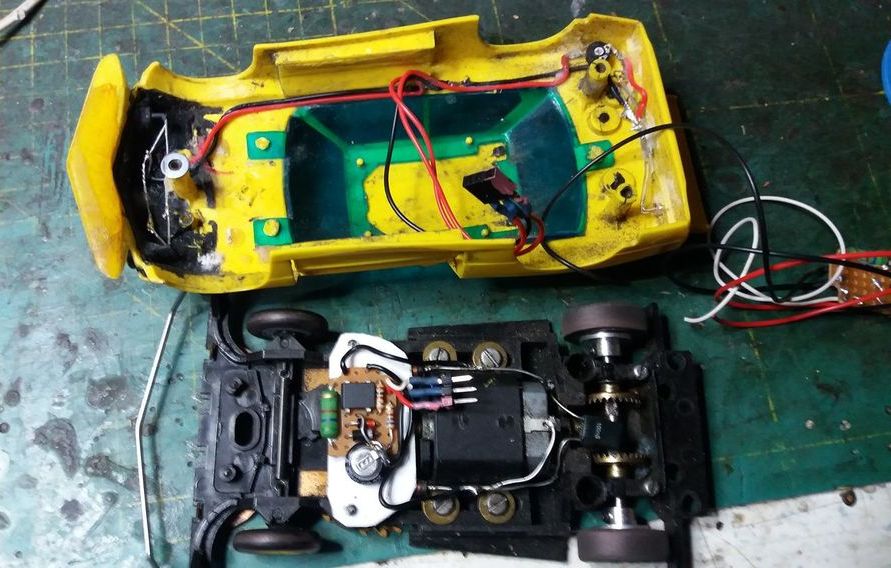

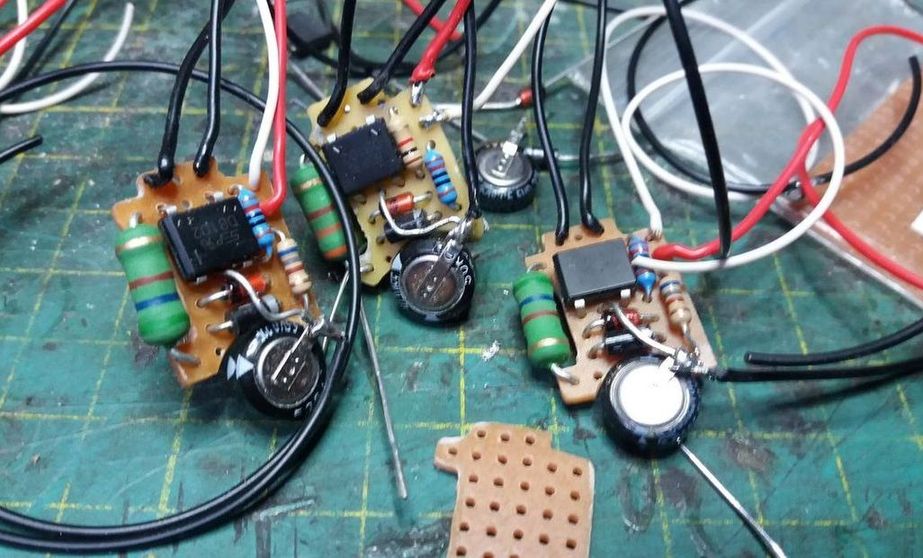

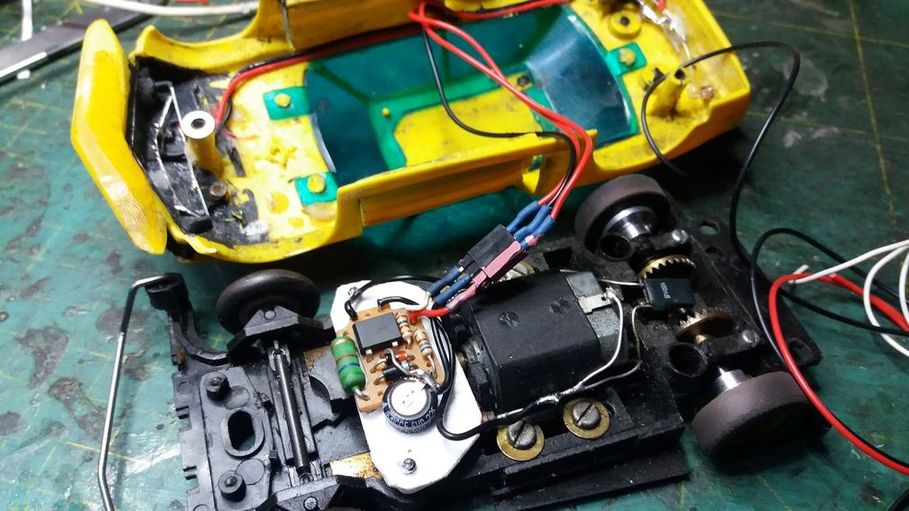

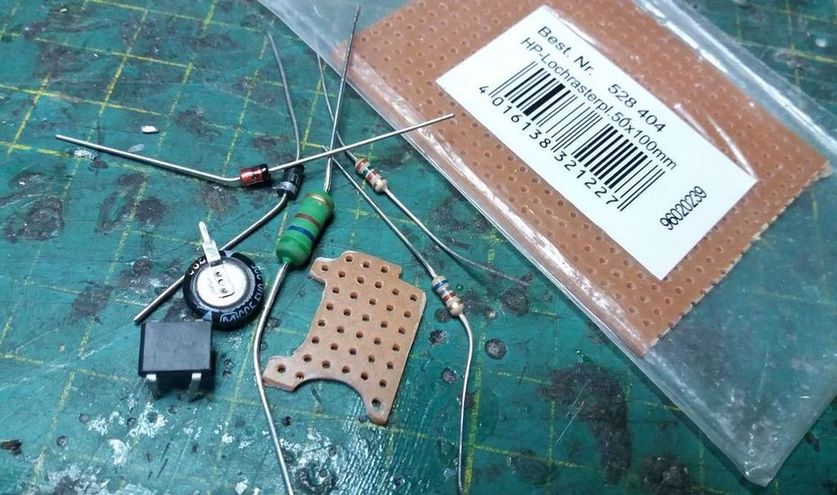

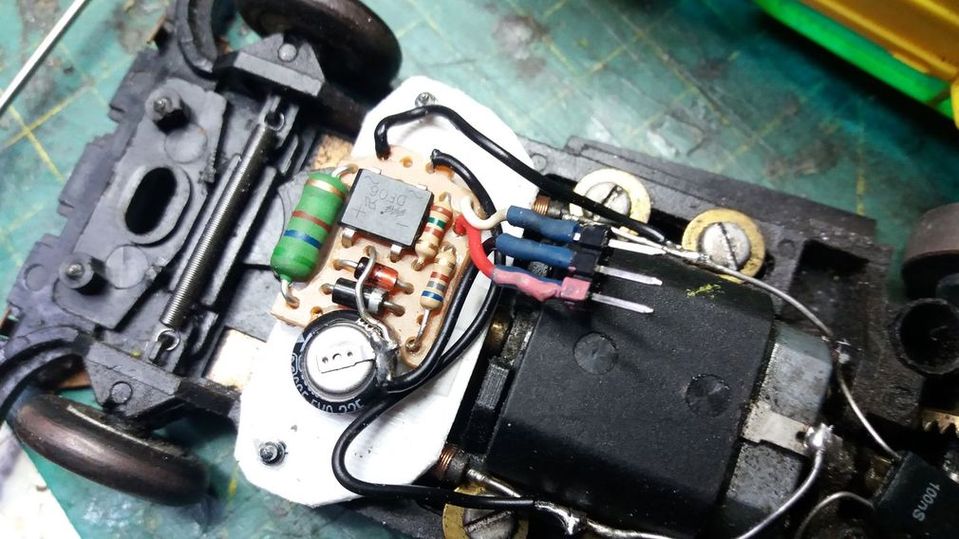

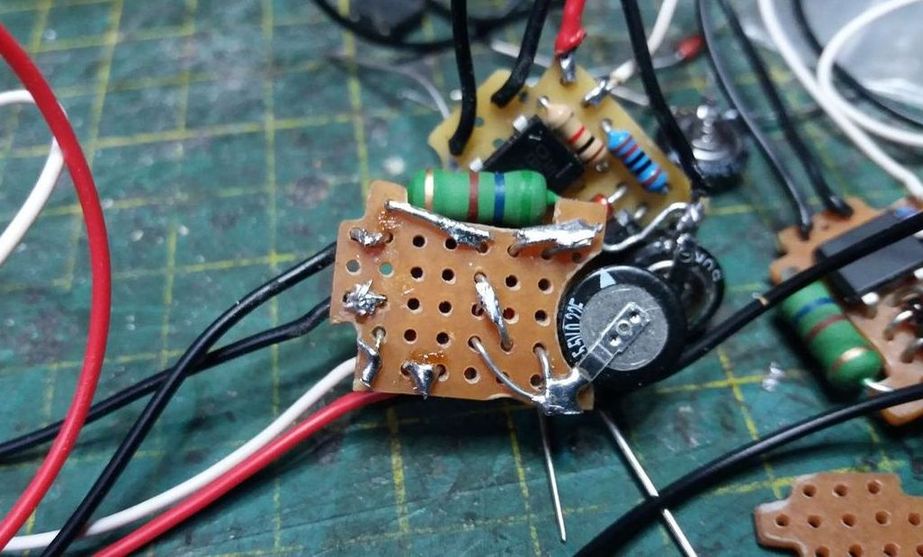

 GTO mit Lochrasterplatine

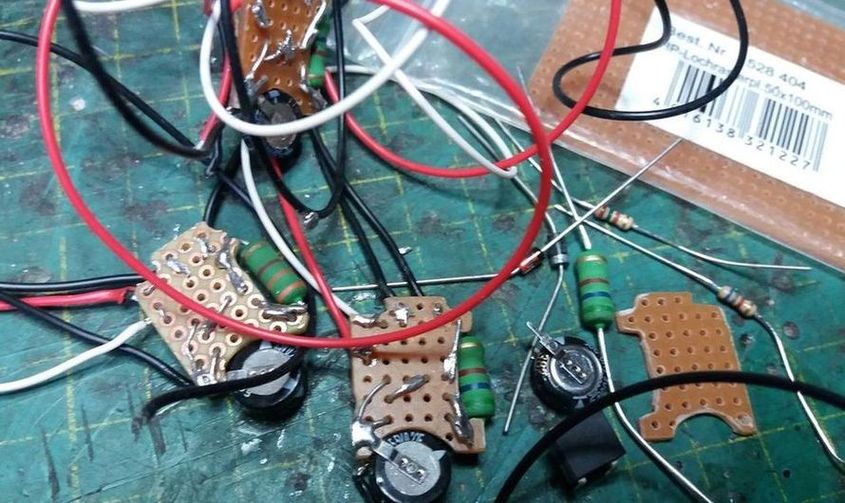

...mit 2,54mm Lochraster ...geht's auch !

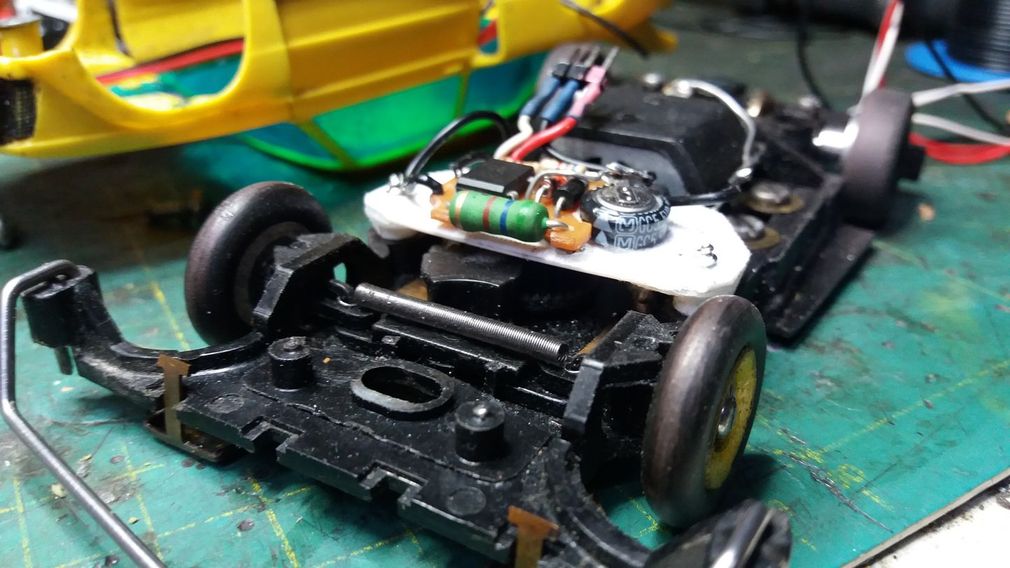

Wird etwas größer und schwerer

...für die 132er mit mehr Platz kein Problem !
